中空旋转平台有哪些特性?

发布时间:2020-10-31    编辑:深圳卓创传动科技有限公司    转载请注明出处

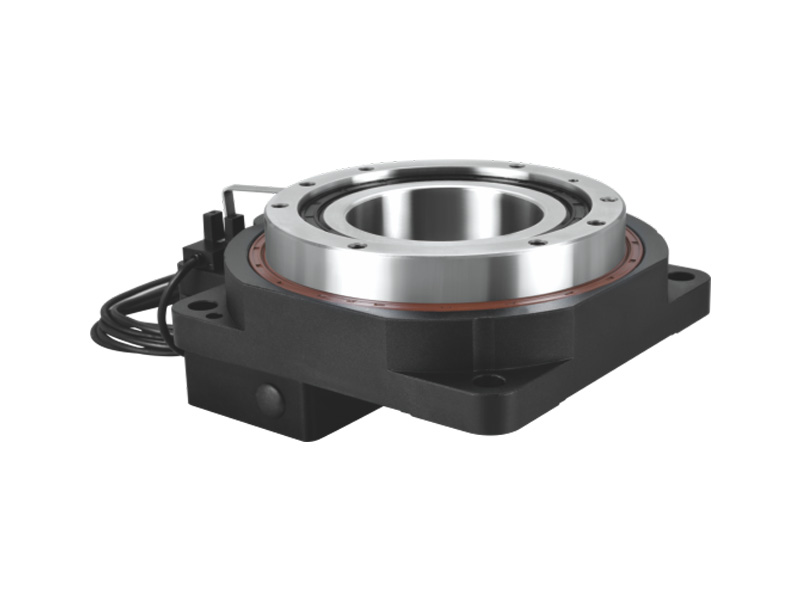

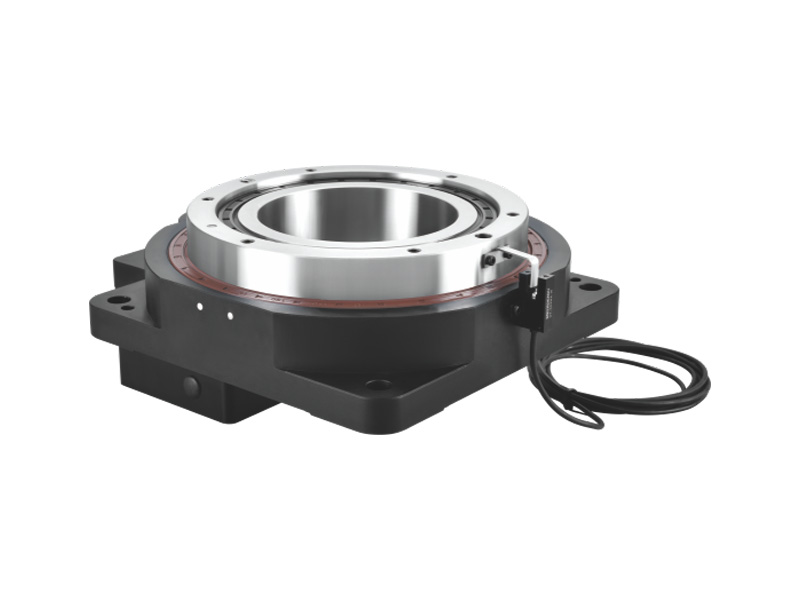

中空旋转平台的转盘为中空结构,伺服电机连接在侧边,便利冶具中的气管、电线安装。


高重复定位精度中空旋转平台采用单级螺旋齿轮减速方法来增大输出扭矩,齿轮精度等级达5级以下,加之灵活的调隙机构,通过改变两齿轮中心距的方法来控制侧隙,使得中空旋转平台空回极小,重复定位精度在5弧秒以下。


高刚性中空旋平台道的转盘由一套精密交叉滚子轴承支撑,轴承中的滚子呈90度交错排列,而且滚子直径略大于轴承内圈与外圈间的滚道尺寸,使得交叉滚子轴承的内外圈及滚子之间存在预紧力,由此轴承支撑的伺服旋转  平台转盘可以承 受径向、轴向、倾覆等各种力矩,其刚性是传统轴承的10倍以上。


高旋转精度伺服旋转平台在组装完成后,以渠道的交叉滚子轴承为旋转中心,再次对转盘的外径,端面进行磨削(标准级为精车),保证转盘的同轴度,平行度等形位公差。


马达任意配置中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺度大小,适合连接任意品牌的伺服电机、步进电机。
