ZCM130 直角型中空旋转平台
轴承结构:交叉滚子轴承
减速比:15/21/30/60/75/105/120/150/210/300
定位精度:≤1 arc-min
重复定位精度:≤30 arc-sec
产品特性:体积小、承载扭矩大、噪音低、定位精度高且可实现任意角度定位等特点。转盘为中空结构,旋转平台盘面与电机安装成90度,通过设计采用多级齿轮传动方式来增大输出力矩。实现了同一旋转平台多个速比。有效解决了由于高度空间受限导致安装空间不够等问题。可将负载直接固定在中空旋转平台上传动,适配各个品牌伺服电机及步进电机。
图纸下载:
ZCM130-14-50-70-M5.pdf
ZCM130-14-50-70-M5.stp
ZCM130-L1(14-50-70-M4).STEP
ZCM130-L1(14-50-70-M4)-模型.pdf
ZCM130-L1(19-70-90-M6).stp
ZCM130-L1(19-70-90-M6)-Model.pdf
想要了解更多产品特性详情,跟我们联系吧!
136-2262-1151 肖先生
产品询价

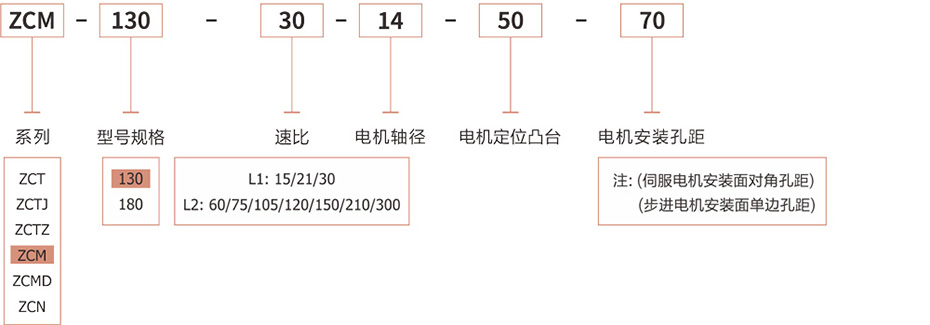

订货型号
技术参数

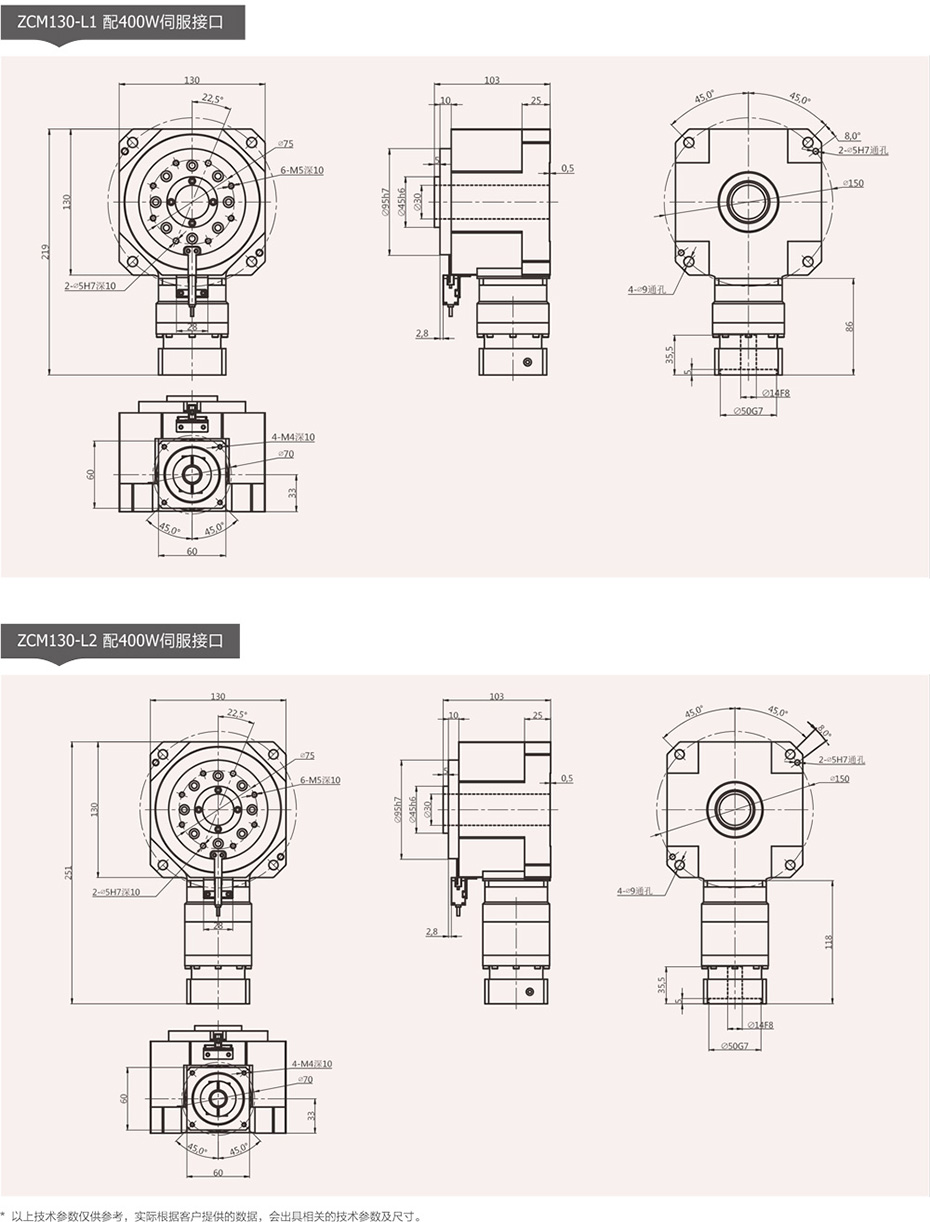

外形尺寸
产品应用
