中空旋转平台五大系列怎么选？ZBT、ZCTK、ZCTZ、ZCH、ZBTR全解析

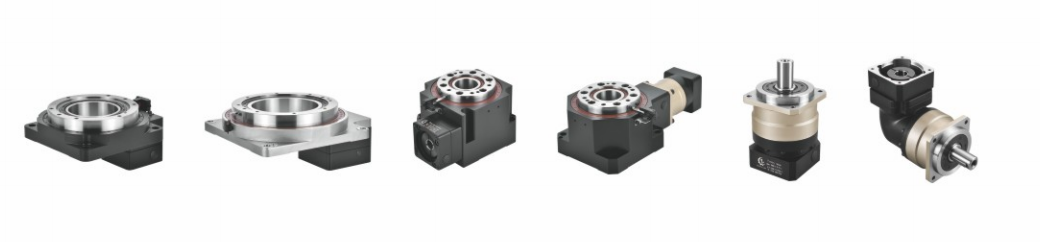

卓创中空旋转平台五大系列横向对比：一张表看懂怎么选

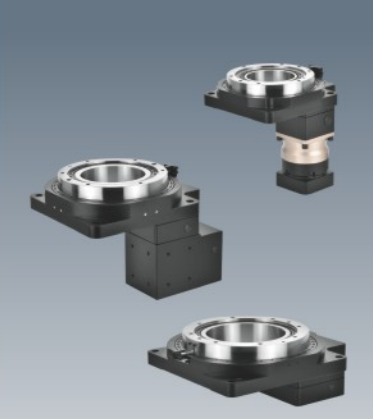

系列一：ZBT铝壳系列——轻便型精密定位*

卓创ZBT铝壳系列中空旋转平台主打轻量化精密定位，采用优质铝合金壳体材质，相较于钢壳产品，具备重量轻盈、散热性能优异、性价比突出的核心优势，*适配各类对设备自重、机身散热有严格要求的自动化场景。

该系列产品中空孔径覆盖范围广，常规孔径60mm-200mm，可全面满足绝大多数常规设备的走线、走管需求，通用性极强。在精度表现上，ZBT系列延续卓创精密传动工艺，定位精准、运行平稳，足以适配轻型精密自动化设备的生产需求。

适配场景：3C电子自动化装配设备、产品视觉检测设备、轻型流水线定位装置、小型精密分度设备等轻型自动化场景。

核心优势：轻量化机身设计，降低设备整体负载；散热效率高，可长时间连续运行；高性价比，适配常规精密工况，控制设备采购成本。

选型注意事项：受铝壳材质物理特性限制，产品整体刚性与承载能力有限，不适合重载、偏载、高冲击工况，极端重载场景下易出现形变，需优先选用钢壳系列产品。

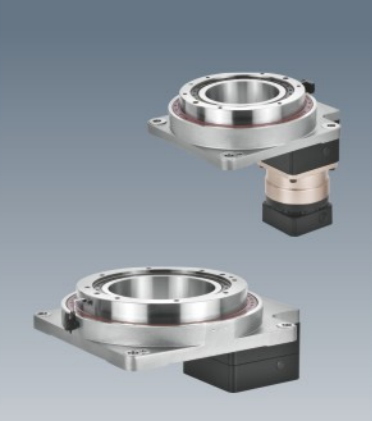

系列二：ZCTK钢壳系列——大孔径走线专家

ZCTK钢壳系列是卓创专为大孔径走线、高刚性工况研发的专用中空旋转平台，采用高强度钢材一体成型壳体，结构刚性、抗振动、抗形变能力远超铝壳系列，可适配各类中重载、高精密、复杂管路走线场景。

该系列最大核心亮点为超大中空孔径设计，最大孔径可达150mm，远超市面同类常规产品，能够轻松容纳大量电缆、气管、光路、真空管路同时贯穿，*解决精密设备内部管路布局拥挤、走线杂乱的行业痛点。

适配场景：激光加工设备、半导体封装检测设备、精密医疗设备、需要多管路密集走线的高端自动化设备。

核心优势：超大中空孔径，满足密集走线需求；钢壳高刚性结构，运行稳定、低振动、精度损耗小；适配中重载工况，通用性强。

选型注意事项：钢壳材质密度更高，机身重量大于铝壳系列，对于设备自重限制严格的轻量化场景，需谨慎选型。

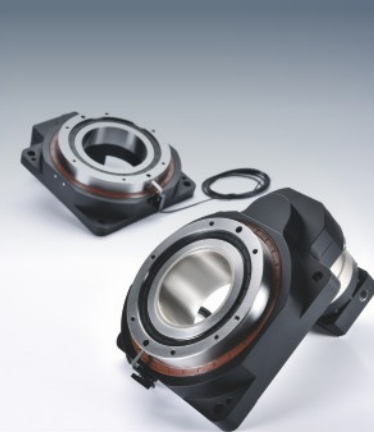

系列三：ZCTZ重载系列——侧装吊装工况的“定心丸”

ZCTZ重载系列是卓创针对重载、偏载、侧装、吊装恶劣工况打造的旗舰级产品，核心搭载*防倾覆稳定环结构，从结构层面彻底解决常规平台在偏心重载、垂直安装场景下的倾覆、变形、精度失效问题，是重型自动化设备的专属选型方案。

产品承载能力*，最大承载可达1吨，搭配优化后的多级齿轮传动结构，输出扭矩大、动力传导稳定，可长期耐受高负载、高冲击、偏心受力工况，使用寿命远超普通重载平台。90mm以上的大孔径设计，同时兼顾重载性能与走线需求。

适配场景：汽车焊接生产线、重型工件精密检测设备、大型机械加工分度装置、物流重载旋转输送设备等重型自动化场景。

核心优势：内置防倾覆结构，抗倾覆、抗形变能力极强；超大承载上限，适配各类重载工况；运行稳定性高，可适配高节拍连续生产。

选型注意事项：为保障重载刚性与承载性能，产品机身体积、重量相对偏大，空间受限场景需提前核验安装尺寸。

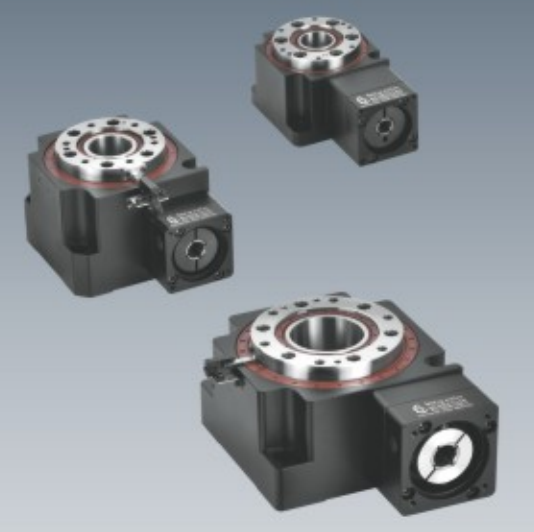

系列四：ZCH海波齿系列——高精度高减速比之选

ZCH海波齿系列是卓创高端精密型中空旋转平台，核心采用准双曲面齿轮（海波齿）传动技术，区别于传统螺旋伞齿结构，传动精度、减速比、传动效率实现全方位升级，主打超高精密、大减速比、高效传动工况。

该系列本体速比可达30，在紧凑机身结构下实现超大减速比，有效简化设备传动结构；齿轮几何公差控制在≤0.002mm，传动重复定位精度可达30角秒，精度表现行业*；传动效率高达98%，动力损耗极低、能耗更省、运行发热更少。

适配场景：激光打标、激光精密切割、高端精密分度设备、微小工件高精度定位设备等对精度、速比要求严苛的场景。

核心优势：超高传动精度、超大减速比、超高传动效率；传动平顺低噪音，适配高端精密制造场景。

选型注意事项：高端精密工艺加持，产品生产成本高于常规系列，整体采购成本偏高，适合高精度刚需场景，普通工况无需过度选型。

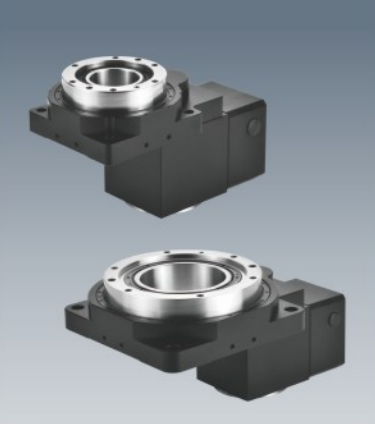

系列五：ZBTR一体式转角系列——空间受限的解决方案

ZBTR一体式转角系列为空间受限设备量身打造，创新性将转角传动功能与中空旋转平台一体化集成，电机输出轴与平台传动结构呈90°垂直布局，彻底解决传统平台竖向安装高度不足、设备机身臃肿的问题，大幅优化设备空间布局。

产品采用高强度钢壳结构，刚性充足、运行稳定，在紧凑空间内可实现精准旋转定位，兼顾空间利用率与传动性能，是紧凑型自动化设备的优选方案。

适配场景：安装高度受限、设备机身紧凑的小型自动化设备、精密检测装置、嵌入式传动设备。

核心优势：一体化转角结构，*节省安装空间；结构紧凑不臃肿，适配嵌入式安装；定位精准、运行稳定。

选型注意事项：受转角传动结构限制，相较于直连式平台，传动效率略有损耗，高扭矩刚需工况需提前参数核验。

一张表看懂五大系列怎么选

综合五大系列产品特性，总结出高效选型逻辑：先看安装空间（是否受限）→ 再看负载工况（是否重载偏载）→ 再看走线需求（孔径多大）→ *看精度要求（是否需要海波齿），层层筛选即可精准匹配*型号，避免性能过剩或参数不足。
